Colectores para Suelo Radiante
El colector de la gama S3 de Warmup proporciona la regulación de hasta doce circuitos de calefacción por suelo radiante, con una unidad de mezcla opcional disponible para proporcionar un control avanzado de la temperatura del agua.
Colector de acero inoxidable
Con un puerto de 1.90 cm y una salida de aire en cada brazo del distribuidor, el lavado, llenado y eliminación del aire de los sistemas durante la puesta en marcha es simple. Cada brazo de flujo está equipado con un termómetro que hace que las pruebas de presión sean rápidas y confiables, con medidores de flujo Taconova de 0 a 5 l min que brindan un balanceo preciso, confiable y eficiente del sistema. Las conexiones Eurocone de 1.90 cm en el colector permiten el uso de conectores de tubería Warmup de 16x2mm y 12x2mm, así como conectores estándar de terceros, lo que facilita la actualización de un antiguo sistema de terceros con el colector Warmup S3 avanzado y los controles SMART ™.
Válvula mezcladora S3 colector
La unidad de mezcla Warmup S3 se agrega al colector siempre que se requiera la regulación local de la temperatura del agua o la separación hidráulica del circuito primario.
La temperatura del sistema se puede limitar a cualquier valor entre 20 ° C y 60 ° C, lo que permite la puesta a punto con cementos a 25 ° C en línea con los estándares y ajustarse a la temperatura más eficiente a partir de entonces, con un dispositivo anti-manipulación que garantiza que continúe para operar de manera eficiente.
La unidad de mezcla única está diseñada para complementar todas las fuentes de calor, no solo las calderas de condensación de gas, incluidas las bombas de calor, la biomasa y la energía solar térmica. Sin la inclusión de la Unidad de Mezcla de Warmup, el agua sobrecalentada debido a los ciclos de esterilización o la ganancia solar máxima podría pasar el agua sobrecalentada al piso y causar daños.

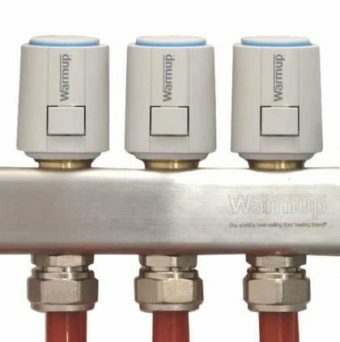

Actuador Colector S3
Los actuadores WHS-M-S3-ACT230 se utilizan en combinación con los colectores Warmup S3 para controlar las válvulas del circuito. Mientras está en funcionamiento, el actuador consume menos de 1W de potencia, lo que lo convierte en el actuador más eficiente de su clase.
Los actuadores se montan mediante sistema de clic y se ponen en servicio fácilmente. En esta condición, el disco indicador solo se levanta marginalmente, sin azul visible.
Después de completar su primer ciclo de potencia total, el actuador funciona de manera normalmente cerrada, abriendo la válvula cuando se suministre energía según la demanda de calefacción.
Para el control múltiple de zonas múltiples, los actuadores Warmup S3 se agregan a cada circuito. Con menos de 1W cada uno mientras está activo, este actuador de quinta generación es resistente al agua y posee la clasificación IP54, extremadamente confiable y respetuoso con el medio ambiente.
Válvulas de aislamiento del colector S3
El kit WHS-M-S3-VALVES permite que el colector de su sistema de calefacción por suelo radiante se aísle fácilmente del circuito primario. El kit se ha especificado para adaptarse a la gama de colectores WHS-M-S3-XX cuando está equipado con o sin la unidad de mezcla WHS-MS3-MIX. Con las VÁLVULAS WHS-M-S3 aisladas, el colector puede llenarse, drenarse, someterse a pruebas de presión, etc., sin conectar el circuito primario.
Cada una de las válvulas se suministra en tres piezas para facilitar su uso y versatilidad. Los tornillos de unión de 25.4 mm en el colector o la unidad de mezcla, permiten que las manijas de las válvulas rojas o azules estén orientadas correctamente y el adaptador opcional de 22 mm permite que las válvulas se conecten a suministros primarios de 25.4mm G macho o 22 mm.
Información técnica
Accesorios
Hoja Técnica del Termomanómetro – Colector S3
Hoja Técnica Soporte – Colector S3
Hoja Técnica de Válvulas de aislamiento – Colector S3
Hoja Técnica del Caudalímetro – Colector S3
Hoja Técnica de la Válvula de llenado_drenaje – Colector S3
Hoja Técnica Tapón – Colector S3
Hoja Técnica Válvula Actuadora – Colector S3
Hoja Técnica Collar del Actuador- Colector S3
Hoja Técnica Conector de Tubería de 12mm
Hoja Técnica Tapa ciega 3_4 – Colector S3
Hoja Técnica Adaptador Eurocone 3_4- Colector S3
Hoja Técnica Conector de tubería de 16mm
Hoja Técnica Adaptador 3_4 Eurocono_1_2 Macho_ BSP- Colector S3
Hoja Técnica Actuado – Colector S3
